Кориолис масса ағынын өлшеу
Coriolis массалық шығын өлшегіштеріөнеркәсіптік сұйықтықты өлшеу бойынша технологияның шыңын алыңыз. Мұнай және газ, тамақ өндірісі және фармацевтика сияқты көптеген салалар тиімділікке, қауіпсіздікке, дәлдікке және шығындарды бақылауға мән береді. Ағын динамикасын теңдесі жоқ түсіну олардың танымалдығының себебі болып табылады, қысым мен температураға негізделген жанама есептеулерді емес, тікелей массалық ағынды өлшейді. Қиын ауа-райында немесе өңдеу жағдайында нақты уақыт режимінде дәл көрсеткіштерді беретін құрылғы, әсіресе күрделі айнымалылармен күресетін салалар үшін ойынды өзгертетін нәрсе емес.
Массалық шығын өлшегіш дегеніміз не?
Өндірістің бүкіл процесін бұзбай құбыр арқылы өтетін сұйықтықтың шығынын өлшеу үшін массалық шығын өлшегіш қолданылады. Ол уақыт бірлігінде құбыр арқылы жіберілетін массаны өлшейді. Масса ағынын өлшеу рецепттердің көпшілігінің, материал балансын анықтаудың, есеп айырысулардың, сондай-ақ байланысты салалардағы сақтауды берудің маңызды негізі ретінде қарастырылады. Мұндай қолданбаларда сенімділік пен дәлдік ең маңызды болып табылады.
Массалық шығын өлшегіш қалай жұмыс істейді?

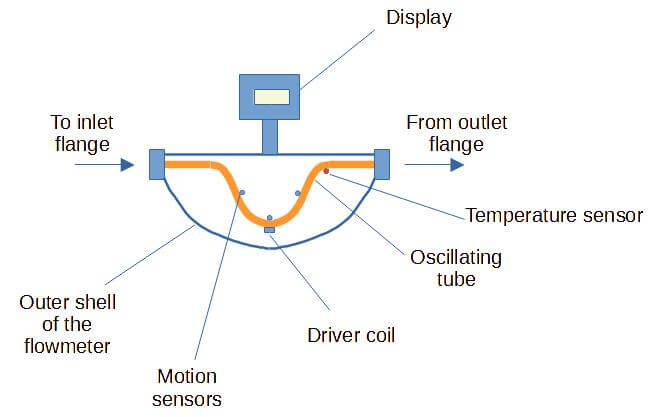

Массаны өлшеуде қолданылатын екі түрлі технология инерциялық және жылулық болып табылады. Бұрынғы инерция өлшегіші Кориолис эффектіне негізделген Coriolis шығын өлшегіштері ретінде белгілі. Құбыр арқылы өтетін сұйықтықтар құбырға көрінетін айналудың механикалық енуімен Кориолис үдеуіне ұшырайды. Сұйықтық ағыны процесінде пайда болатын ауытқу күші өлшенген массалық шығынның функциясы болады.

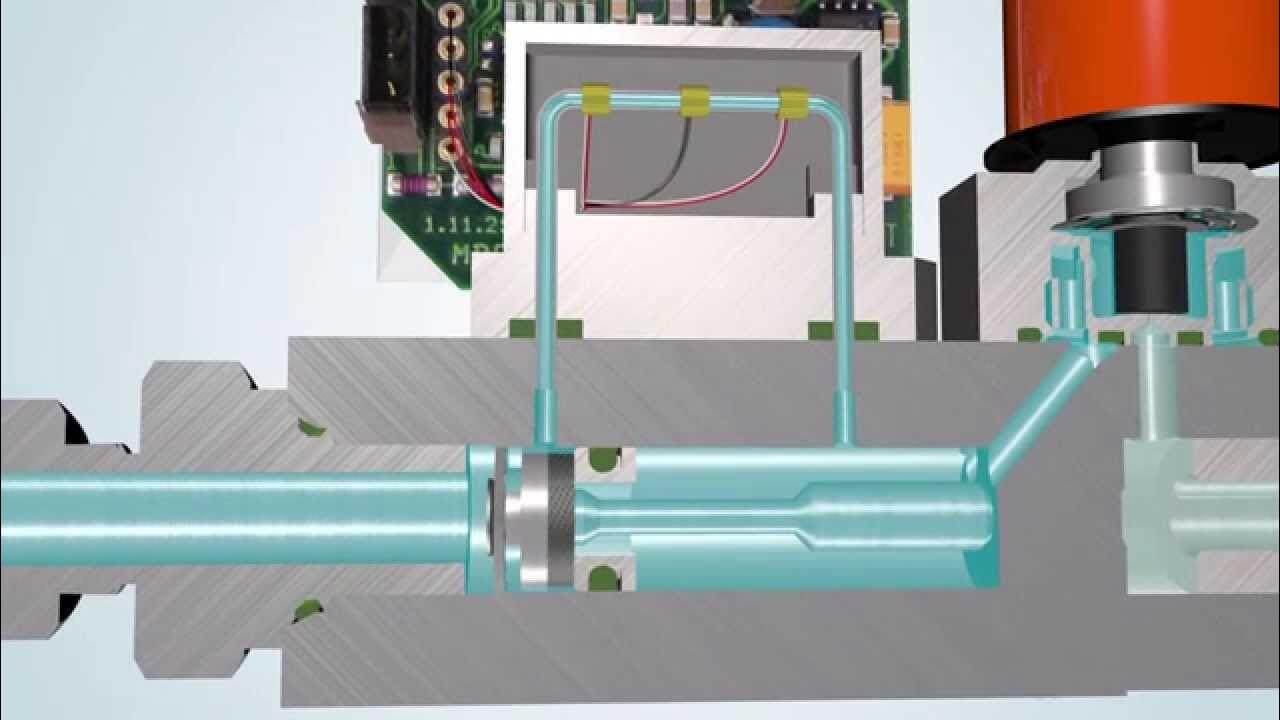

Кейінгіжылулық масса шығынын өлшегішгаздар мен сұйықтықтардың шығынын тікелей өлшеу. Ағып жатқан ағынға белгілі бір жылу мөлшерін енгізу немесе зондты тұрақты температурада ұстау кезінде термиялық масса ағынының өлшегіші екі температура сенсорымен және электр жылытқышымен жұмыс істейді. Жоғарыдағы абзац түсіндіредітермиялық масса шығынын өлшегіш қалай жұмыс істейді.
Массалық шығын өлшегіштің принципі қандай?
Массалық шығын өлшегіштері уақыт бірлігінде берілген нүкте арқылы өтетін заттың массасын өлшеуге бағытталған. Бірақ олар термиялық, Кориолис, ультрадыбыстық немесе құйынды сияқты мақсатты дәл өлшемдерге арналған технологияларда ерекшеленеді. TheКориолис масса шығынын өлшегішдәлдігі мен сенімділігі бойынша ең танымал шығын өлшегіштердің бірі болып табылады.
Массалық шығын өлшегіштерінің дәлдігі және ауқымдылығы
Тамаша дәлдік пен қайталану мүмкіндігінің арқасында массалық шығын өлшегіштері дәлдікке мән беретін салаларда қолайлы. Массалық шығын өлшегіштерінің диапазондылығы олар өлшей алатын максималды диапазонды білдіреді. Массалық шығын өлшегіштің диапазоны жалпы алғанда оның дәл еместігіне кері пропорционал. Мұндай қатынастың себептері кең диапазондағы шығын өлшегіштермен жабдықталған дыбысты өшіру-сезімталдық сенсорларында жатыр, олар жоғары сезімталдығы бар тар диапазондағы шығын өлшегіштері сияқты сезімтал емес.
Шығын өлшегіштердің қолайлы диапазонын қалай таңдауға болады?
Сұйықтық түрі, ағын диапазоны, дәлдік, температура және қысым сияқты факторларды практикалық қолданбаларға негізделген қолайлы шығын өлшегішін таңдау кезінде ескеру қажет. Толық ауқымды диапазонды дұрыс таңдамас бұрын, біріншіден, ағын диапазоны анықталуы керек. Ағын диапазоны аз болса, жоғары дәлдік үшін шағын диапазондағы массалық шығын өлшегіштерге артықшылық беріледі. Сонымен қатар, қоршаған ортаның температурасы мен қысымы соңғы дәлдікке әсер ететін қосымша факторлар болып табылады. Жоғары температура мен қысымға төтеп бере алатын масса шығын өлшегіші температура мен қысым жоғары болса, таңдау жасауда басымдыққа ие.
Lonnmeter ұсынған Coriolis массалық шығын өлшегіштері 100:1-ге дейінгі массалық ағын диапазонында жылдамдықтың 0,1% - 0,05% дәлсіздігін ұсынады. Қисық түтіктердің диапазоны түзу құбырлы метрлерге қарағанда кеңірек. Есептегіштің жалпы қателігі базалық дәлсіздіктен де, нөлдік ауысым қателігінен де тұрады, ол нөлдік ағын жағдайында тұрақты емес сигнал шығысының бұрылуы болып табылады. Нөлдік ауысым қателігі қатенің негізгі себебі болып табылады, әдетте өлшенген жылдамдықтың 1%-2% құрайды.
Кейбір өндірушілер жалпы дәлдікті жоғары ағындар үшін ағын жылдамдығының пайызы және ағын жылдамдығының пайызы, сондай-ақ нөлдік ауысым қателігі түрінде көрсетеді. Қиындық үшін салыстыру кезінде техникалық сипаттамаларды қарап шығу өте маңызды.
Массалық шығын өлшегіштерінің қолданбалары мен шектеулері
Массалық шығын өлшегіштері қоршаған ортаның айнымалы көрсеткіштерінің, көрсеткіштерінің, есептеулердің әсер етуіне бейім; қатені түзету жабдықтың ықтимал зақымдалуына, тиімділіктің төмендеуіне және дәлдіктің төмендеуіне әкелуі мүмкін. Массалық шығын өлшегіштерде келесі мәселелер туындауы мүмкін екенін қараңыз:
№1 Анықтау үшін ағынның жылдамдығы жоғарыласа, қысым төмендеуі мүмкін;
No2 Coriolis есептегіштері басқа шығын өлшегіштерге қарағанда қымбат. Және оларды үлкенірек құбырларға қолдануға болмайды.
№3 Қаныққан газдардағы ылғал конденсациясы төмен көрсеткіштерді және сәйкес коррозияны тудыруы мүмкін.
№4 Сенсордағы жабын немесе материалдың жиналуы жылу беру тиімділігіне әсер етеді.
Бастапқы құнының жоғары болуына қарамастан, дәлдіктің, төмен техникалық қызмет көрсетудің және ұзақ мерзімділіктің ұзақ мерзімді артықшылықтары Coriolis массивтік шығын өлшегіштерін көптеген салаларда тиімді шешім ретінде қалдырады. Массаны, тығыздықты және температураны тікелей және сенімді өлшеу оларды мұнайдан, газдан тамақ пен сусынға дейін жан-жақты етеді.
Егер сіз Coriolis масса шығын өлшегіштерінің сенімді өндірушісін тапсаңыз, бізбен байланысып, дұрыс масса есептегіштерін таңдау үшін сарапшылармен кеңесіңіз. Немесе нақты талаптары бар тегін баға ұсынысын сұраңыз.
